Thông số chính :

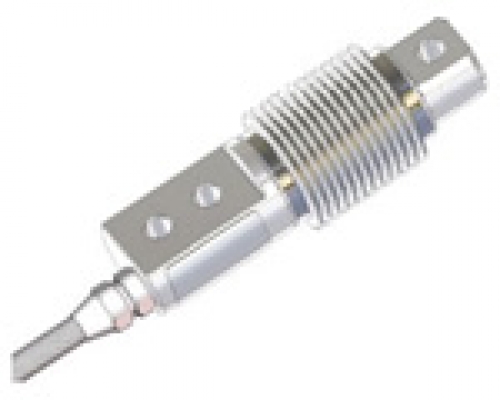

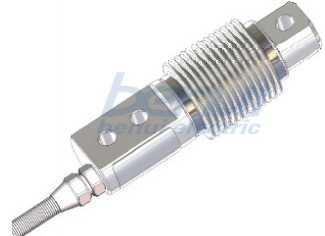

Cảm biến trọng lượng | Cảm biến lực | Loadcell | BWGA - Single beam loadcell :

Cảm biến trọng lượng | Cảm biến lực | Loadcell | Cân điện tử | Bộ chỉ thị số | Đầu cân | Cân băng tải | Cân ô tô | Cân đóng bao | Phụ kiện /.

Thiết kế | Chế tạo thiết bị | Máy móc | Dây chuyền | Thiết bị sấy | Hệ thống pha trộn định lượng | Hệ thống điều khiển khí nén | Tích hợp từ các thiết bị công nghệ Bơm | Van | Cảm biến đo lường | Thiết bị khí nén SMC ( Nhật bản ) | Thiết bị điều khiển PLC của hãng Allen Bradley (Mỹ) | SIEMENS ( Đức )
Hãng cung cấp : KELI | ZEMIC | BENUI
Model : BWGA
Chất lượng : Bảo hành 18 tháng
 Catalog Video

Execution standard:
GB/T 7551-2008 Certificate
(eqv OIML R60)
Combined error : 0.015%

Sealed to IEC 529:
Protection grade: IP67 or IP68. Protection against total immersion in water for 30 minutes at a pressure corresponding to a 1 m head of water.

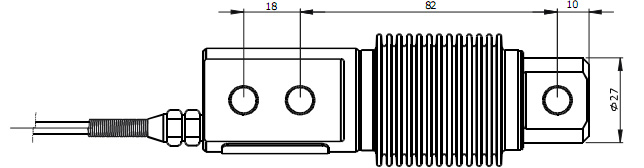

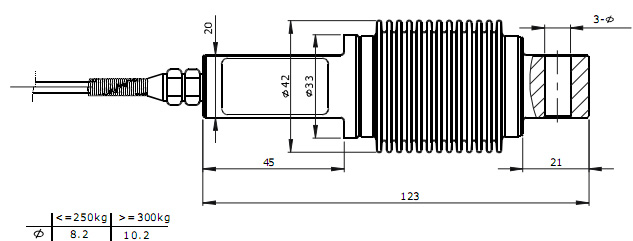

Dimensions

(In mm. 1mm = 0.03937 inches)

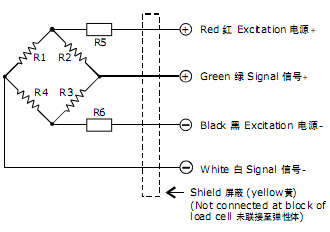

Circuit Diagram:

Electrical Termination
4 Core cable standard lengths :3m.
Diameter: Φ6
Connection:
Refer to the following drawing.

Notice: Do not change the length of cable, or lese, it will effect the sensitivity of loadcell.

Specification

Item Parameter

C3

Unit

Rated load (Emax):

10,20,50,100,200,250

kg

Maximal numbers of load cell verification
Intervals (Nlc):

3000

d

Minimum load cell verification intervals

Intervals ( Vmin):

0.01

% of rated load

Rated output (Cn):

2.0±0.1%

mV/V

Combined error:

0.015

±% of rated output

Temperature effect on sensitivity(Tkc):

0.0012

±% of rated output/

Temperature effect on zero balance(Tk0):

0.0008

±% of rated output

Zero balance:

1.0

±% of rated output

Input resistance(Rlc):

385±5

Ω(Ohms)

Output resistance(Ro):

351±2

Ω(Ohms)

Insulation resistance:

≥5000

MΩ (Mega-Ohms)

Safe overload:

150

% of rated capability

Ultimate overload:

300

% of rated capability

Operating temperature range:

-20~+70/-20~+160

/ °F

Recommend excitation:

8~12

V( DC or AC)

Maximum excitation:

18

V( DC or AC)

Material of elastomer:

Alloy steel / Stainless steel

Protection class:

IP67/IP68
