SP0302.21 : Van chân không - DDC-JQ-B - EVP
Thông số chính :
Van chân không - DDC-JQ-B- EVP - Vacuum valve - Gas valve

CTCP GIẢI PHÁP CÔNG NGHIỆP chuyên Chế tạo thiết bị | Hệ thống bơm hút chân không | Hệ thống bơm định lượng | Cân định lượng | Hệ thống đo lưu lượng các loại môi chất : Dầu | Xăng | Khí | Gas | Hơi | Nước | Hóa chất | Cồn | Nhựa đường | Keo | Bột giấy | Xi măng | ... độ chính xác cao sử dụng hệ thống đo lường | điều khiển SIEMENS ( Đức ).
Hãng cung cấp : EVP
Model : DDC-JQ-B
Chất lượng : Bảo hành 18 tháng
 Catalog Video

Vacuum valve -Gas valve

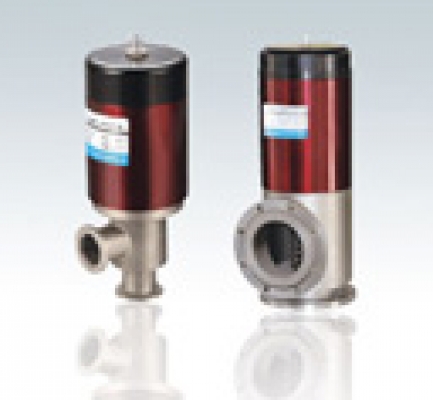

DDC-JQ-B series electro-magnetic vacuum gas valve
DDC-JQ-B series electro-magnetic vacuum gas valve is a special valve installed in rotary vane vacuum pump. The valve and pump should be connected in the same power. The pump start / stop directly controls the valve open / close. When the pump stops working or there is a sudden interruption of the power supply, the valve will automatically close the vacuum system and fills gas into pump through the pump gas inlet. In this way, it prevents the pump oil return to the vacuum system.
The applicable active medium of this valve are air, non-corrosive gas.
Characteristics Description:

Main technical performance:

Scope (Pa) 1051x10-2
Valve Leakage Rate(Pa.L/S) 6.7x10-4
Applicable temperature (℃) -25+50
Winding temperature (℃) ≤65
Time for opening and closing the valve (S) ≤3
Rated voltage (V/Hz) 220±10%/50
Flange Standard



 Connection and Dimensions

Model

Nominal
Diameter(DN)

ΦW

ΦD

ΦB

H

A

n-d

Flange
standard

DDC-JQ16B

16

68

30

17.2

191

40

/

GB4982

DDC-JQ25B

25

82

40

26.2

202

50

DDC-JQ32B

32

92

55

41.2

244

50

DDC-JQ40B

40

110

55

41.2

275

65

DDC-JQ50B

50

125

110

90

314

80

4-Φ9

GB/T6070

DDC-JQ65B

65

135

130

110

343

88

4-Φ9

DDC-JQ80B

80

135

145

125

387

95

4-Φ9

DDC-JQ100B

100

165

165

145

399

108

8-Φ9
